Как сделать своими руками усилитель на 10 ватт, в этом нам поможет микросхема усилитель TDA2003, данный усилитель можно использовать в любых устройствах в качестве главного или второстепенного. Усилитель на TDA2003 я встречал даже в китайских магнитолах, думаю, для автомобиля 10 ватт будет все равно маловато.

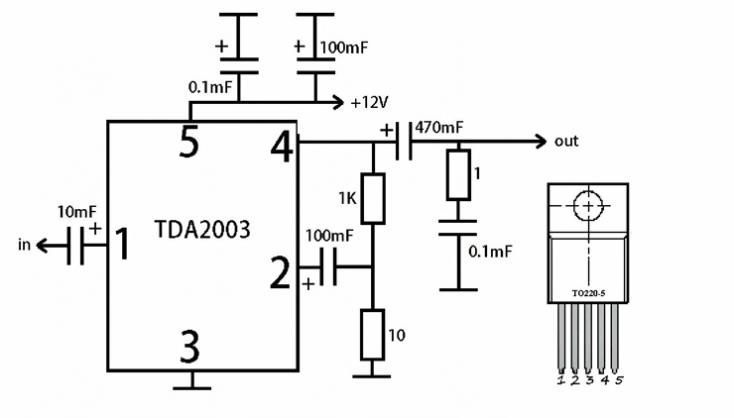

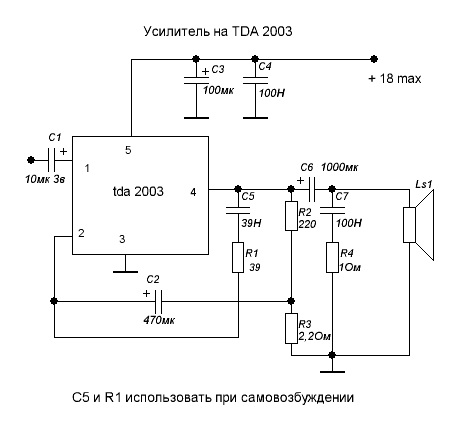

Этот усилитель очень прост в изготовлении, из деталей нам понадобятся:

- Микросхема TDA2003.

- Резисторы 1кОм, 10Ом, 1Ом.

- Конденсаторы 100мкФ-2шт, 10мкФ, 470мкФ, 0.1мкФ-2шт.

Усилитель на TDA2003 довольно надежен в использовании, при замыкании выхода на время около 1 минуты, остался жив. По стоимости этот усилитель  мне обошелся примерно в 1$ .

Мне не нужна была полная мощность и усилитель на TDA2003 нужен был для установки в портативную колонку (не ту что на видео:)), поэтому радиатор я не предусматривал.

Печатная плата:


Источник: http://sdelat-kak.ru/publ/ehlektronika/audio/usilitel_na_tda2003/7-1-0-125
