  • 13.01.2013 22:39

    В общем, подарили мне подогрев зеркал 3М. Цена вопроса неизвестна, так как дареному коню в зубы не смотрят.
    Нажмите на изображение для увеличения.  Название: 01.jpg  Просмотров: 669  Размер: 114.4 Кб  ID: 3177031
    Прикинул на зеркало, в принципе подойдет, значит буду внедрять. Больше всего пугал момент снятия зеркала (самой стекляшки). На деле все оказалось немного проще.
    Снять зеркало вместе с рамкой с защелок не получилось.Поэтому, поступил по другому, нагрел зеркало и вытащил из рамки, а затем снялсаму рамку с защелок.
    Нажмите на изображение для увеличения.  Название: 02.jpg  Просмотров: 332  Размер: 100.1 Кб  ID: 3177034 Нажмите на изображение для увеличения.  Название: 03.jpg  Просмотров: 458  Размер: 94.7 Кб  ID: 3177035
    Как видно на фото сама рамка помимо защелок держится еще и на мастике, и если не погреть феном, снять с защелок будет проблематично.
    Нажмите на изображение для увеличения.  Название: 04.jpg  Просмотров: 459  Размер: 99.6 Кб  ID: 3177036
    На сам зеркальный элемент с внутренней стороны наклеена бумага. Поверх бумаги нанесена мастика. Ее нагревал, соскребал для дальнейшего использования.
    Нажмите на изображение для увеличения.  Название: 14.jpg  Просмотров: 479  Размер: 99.3 Кб  ID: 3177084
    Бумага с зеркала легко снимается, но остается какой-то клей, который смывается спиртом.
    Нажмите на изображение для увеличения.  Название: 15.jpg  Просмотров: 315  Размер: 99.4 Кб  ID: 3177086 Нажмите на изображение для увеличения.  Название: 16.jpg  Просмотров: 566  Размер: 94.3 Кб  ID: 3177089
    Подогрев зеркал наклеивается на зеркало как скотч.
    Нажмите на изображение для увеличения.  Название: 17.jpg  Просмотров: 377  Размер: 109.3 Кб  ID: 3177092
    Так как подогрев по размерам немного меньше зеркала, сверху проклеивал металлизированным скотчем для более равномерного нагрева. Поверх металлизированного скотча нанес мастику, которую соскреб ранее.
    Нажмите на изображение для увеличения.  Название: 18.jpg  Просмотров: 319  Размер: 121.3 Кб  ID: 3177093
    Длятого чтобы протянуть провода, да и просто все почистить, все вынул из корпуса. Провода просовывал в трубку при помощи сталистой проволоки, проталкивал сквозь трубку, приматывал провода к проволоке, смазывал Ферри и протаскивал.
    Нажмите на изображение для увеличения.  Название: 05.jpg  Просмотров: 239  Размер: 121.3 Кб  ID: 3177100

    Последний раз редактировалось EVGEN902; 13.01.2013 в 22:41.

    Лучше TOYOTA только новая TOYOTA!

  • 13.01.2013 22:55

    Нажмите на изображение для увеличения.  Название: 06.jpg  Просмотров: 158  Размер: 117.4 Кб  ID: 3181808 Нажмите на изображение для увеличения.  Название: 07.jpg  Просмотров: 96  Размер: 103.0 Кб  ID: 3181811 Нажмите на изображение для увеличения.  Название: 08.jpg  Просмотров: 108  Размер: 108.2 Кб  ID: 3181812 Нажмите на изображение для увеличения.  Название: 09.jpg  Просмотров: 111  Размер: 67.1 Кб  ID: 3181814 Нажмите на изображение для увеличения.  Название: 10.jpg  Просмотров: 110  Размер: 71.0 Кб  ID: 3181816 Нажмите на изображение для увеличения.  Название: 11.jpg  Просмотров: 234  Размер: 105.6 Кб  ID: 3181818 Нажмите на изображение для увеличения.  Название: 13.jpg  Просмотров: 215  Размер: 131.3 Кб  ID: 3181824
    За одно забрызгал жидкостью WD-40 флянец механизма складывания зеркала. До этого водительское зеркало при складывании иногда подклинивало, теперь складывается-раскладывается без проблем.
    Нажмите на изображение для увеличения.  Название: 12.jpg  Просмотров: 375  Размер: 123.2 Кб  ID: 3181828

    Лучше TOYOTA только новая TOYOTA!

  • 13.01.2013 23:06

    Укладываем трубку с проводами, прикручиваем все механизмы. Нагреваем зеркало с нанесенной мастикой и рамку с мастикой и соединяем их вместе. Затем еще раз нагреваем рамку с зеркалом, вставляем в направляющие и защелкиваем.
    Нажмите на изображение для увеличения.  Название: 19.jpg  Просмотров: 134  Размер: 113.6 Кб  ID: 3177130 Нажмите на изображение для увеличения.  Название: 20.jpg  Просмотров: 219  Размер: 116.0 Кб  ID: 3177132

    Лучше TOYOTA только новая TOYOTA!

  • 13.01.2013 23:20

    В связи с тем, что раз уж начал устанавливать подогрев, то решил установить на них повторители поворота. На моей машине повторителей нет, дырявить крылья желание не возникает вообще, поэтому решил, что на зеркалах будут в самый раз. Поиски по базарам и магазинам результата не дали. Китайский силиконовый хлам с диодами доверия не внушил. Поэтому решил колхозить самодельные повторители. В качестве материала было выбрано оргстекло. Но и тут возникли некоторые трудности. По объявлениям продавалось только 10мм оргстекло, а хотелось толщину 15-20мм. Пришлось брать десятку и склеивать дихлорэтаном.
    Для того, что бы правильно выпилить изгиб будущего поворотника, сделал вот такую «расческу» (не помню как правильно называется).
    Нажмите на изображение для увеличения.  Название: SAM_4542.jpg  Просмотров: 391  Размер: 108.2 Кб  ID: 3177135 Нажмите на изображение для увеличения.  Название: SAM_4541.jpg  Просмотров: 350  Размер: 87.4 Кб  ID: 3177137
    Берем горсть гвоздей, срезаем шляпки, зажимаем между двумя пластинами, предварительно наклеив на одну из них полоску поролона. Наклеиваем на корпус зеркала малярный скотч в месте предполагаемой установки повторителя и прижимаем «расческу». Гвозди задвигаются по рельефу корпуса.
    Нажмите на изображение для увеличения.  Название: SAM_4536.jpg  Просмотров: 145  Размер: 101.0 Кб  ID: 3177141
    Подтягиваем гайки на «расческе», что бы не сбился рельеф, переносим изгиб на картон, вырезаем и еще раз сравниваем с корпусом, получается шаблон. С шаблона наносим рисунок на оргстекло и выпиливаем.
    Нажмите на изображение для увеличения.  Название: 21.jpg  Просмотров: 162  Размер: 103.5 Кб  ID: 3177142
    То, что оргстекло склеено практически не заметно. А дальше: пилил, обтачивал, протачивал, перетачивал и шлифовал, на фото видно, что из этого получалось.
    Нажмите на изображение для увеличения.  Название: 22.jpg  Просмотров: 255  Размер: 154.1 Кб  ID: 3177143
    Делаем сверлом одинаковые углубления, затем при помощи дремеля растачиваем углубление (канавку) под диоды или светодиодную ленту.
    Нажмите на изображение для увеличения.  Название: 23.jpg  Просмотров: 143  Размер: 146.0 Кб  ID: 3177144 Нажмите на изображение для увеличения.  Название: 24.jpg  Просмотров: 223  Размер: 141.9 Кб  ID: 3177147
    Затем придаем форму при помощи дремеля, шлифуем разными наждачками по очереди (окуная в воду) и шлифуем полировальной пастой, пока не исчезнут все царапины и неровности. Канавку делал полукруглую, без углов, чтобы легче было шлифовать и полировать.
    Нажмите на изображение для увеличения.  Название: 25.jpg  Просмотров: 110  Размер: 134.6 Кб  ID: 3177148 Нажмите на изображение для увеличения.  Название: 26.jpg  Просмотров: 227  Размер: 115.6 Кб  ID: 3177149

    Лучше TOYOTA только новая TOYOTA!

  • 13.01.2013 23:33

    Первоначально все делалось под диоды «пиранья», но что-то мне в них не понравилось.
    Нажмите на изображение для увеличения.  Название: 27.jpg  Просмотров: 150  Размер: 232.6 Кб  ID: 3177152 Нажмите на изображение для увеличения.  Название: 28.jpg  Просмотров: 120  Размер: 200.4 Кб  ID: 3177153 Нажмите на изображение для увеличения.  Название: 29.jpg  Просмотров: 120  Размер: 220.1 Кб  ID: 3177154
    Поэтому использовал светодиодную ленту с диодами SMD5050.
    Нажмите на изображение для увеличения.  Название: 30.jpg  Просмотров: 124  Размер: 88.1 Кб  ID: 3177155 Нажмите на изображение для увеличения.  Название: 31.jpg  Просмотров: 140  Размер: 158.9 Кб  ID: 3177156 Нажмите на изображение для увеличения.  Название: 32.jpg  Просмотров: 118  Размер: 128.4 Кб  ID: 3177157 Нажмите на изображение для увеличения.  Название: 33.jpg  Просмотров: 138  Размер: 129.8 Кб  ID: 3177158 Нажмите на изображение для увеличения.  Название: 34.jpg  Просмотров: 199  Размер: 108.1 Кб  ID: 3177160 Нажмите на изображение для увеличения.  Название: 35.jpg  Просмотров: 107  Размер: 101.1 Кб  ID: 3177169Нажмите на изображение для увеличения.  Название: 36.jpg  Просмотров: 186  Размер: 87.9 Кб  ID: 3177174

    Лучше TOYOTA только новая TOYOTA!

  • 13.01.2013 23:39

    МОЛОДЕЦ!!!

    IPSUM 98г. был
    Grand Vitara 07г. была
    Nissan X-trail 2001, 2.0 бенз., пруль, 4WD имею как умею))

  • 13.01.2013 23:42

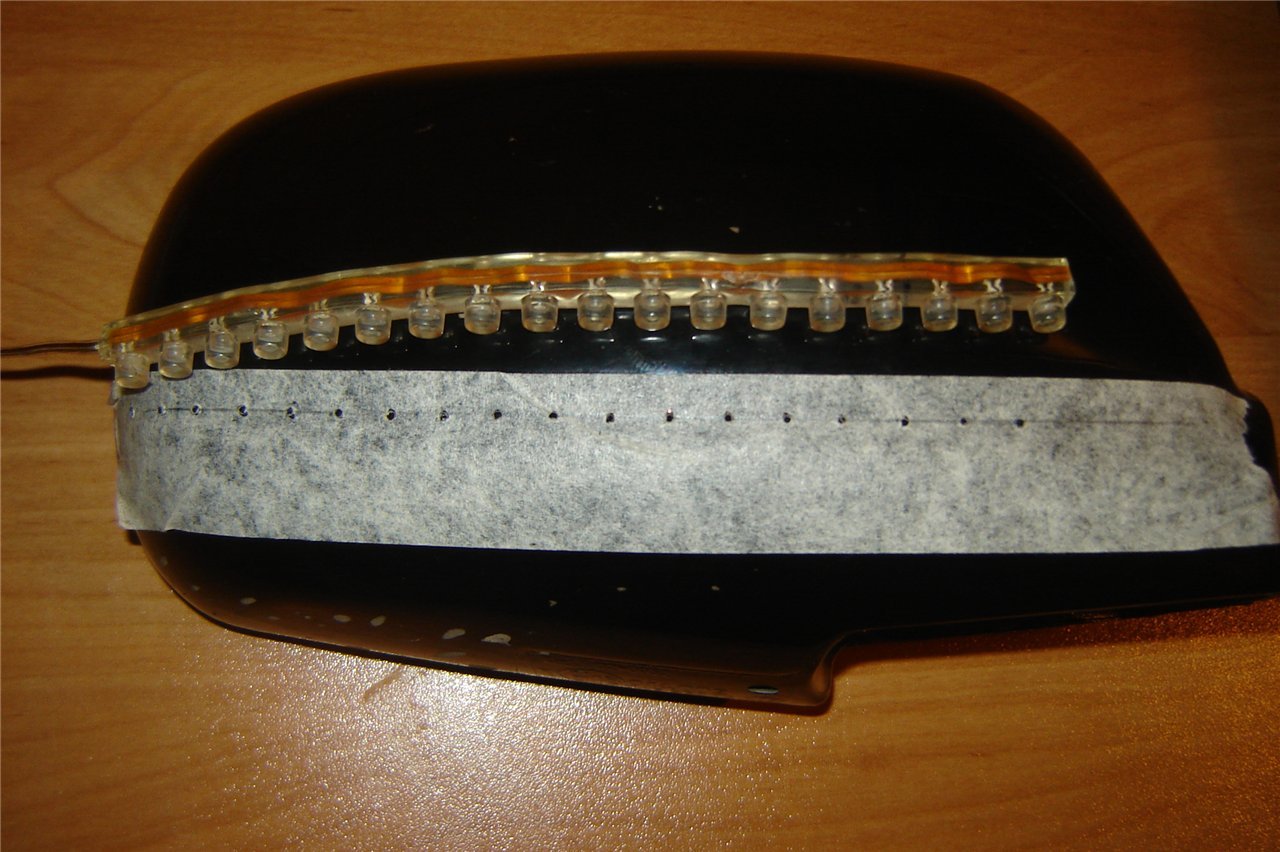

    Перед приклеиванием – в корпусе зеркала просверлил два отверстия сверлом 0,3 под провода. Повторитель клеится к зеркалу на двусторонний скотч. Приклеенные повторители для герметичности промазывал черным герметиком ABRO.

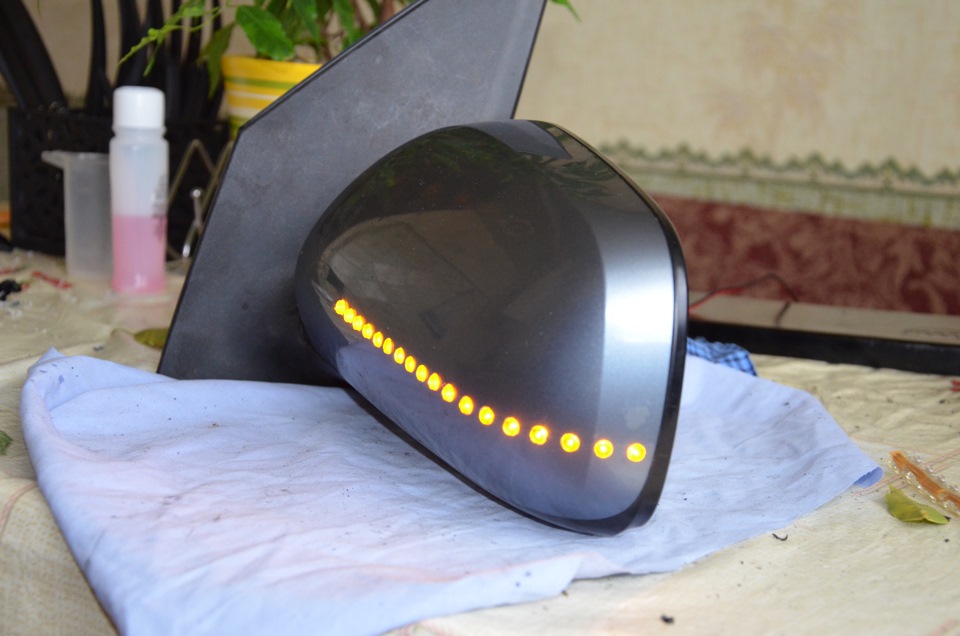

    Врезать в корпус не хотелось, чтобы не испортить, так как все делалось в первый раз и не известно как бы выглядело в готовом виде и вот результат.
    Нажмите на изображение для увеличения.  Название: SAM_4598.jpg  Просмотров: 276  Размер: 151.3 Кб  ID: 3177176 Нажмите на изображение для увеличения.  Название: SAM_4540.jpg  Просмотров: 184  Размер: 97.5 Кб  ID: 3177183 Нажмите на изображение для увеличения.  Название: SAM_4604.jpg  Просмотров: 171  Размер: 169.0 Кб  ID: 3177188 Нажмите на изображение для увеличения.  Название: SAM_4605.jpg  Просмотров: 215  Размер: 166.5 Кб  ID: 3177191 Нажмите на изображение для увеличения.  Название: SAM_4523.jpg  Просмотров: 147  Размер: 58.2 Кб  ID: 3177192
    Если что заинтересует – спрашивайте, отвечу.

    Лучше TOYOTA только новая TOYOTA!

  • 13.01.2013 23:48

    В процессе работы использовались электроинструменты и материалы:
    Нажмите на изображение для увеличения.  Название: SAM_4607.jpg  Просмотров: 283  Размер: 104.4 Кб  ID: 3177199 Нажмите на изображение для увеличения.  Название: SAM_4611.jpg  Просмотров: 165  Размер: 116.1 Кб  ID: 3177200

    Лучше TOYOTA только новая TOYOTA!

  • 13.01.2013 23:51

    Сообщение от red_alexey Посмотреть сообщение

    МОЛОДЕЦ!!!

    Спасибо.

    Лучше TOYOTA только новая TOYOTA!

  • 13.01.2013 23:54

    Всегда уважал людей с руками и желанием. Респект. Вид на любителя, но сама идея и воплощение её на высшем уровне. Тоже заказал уже обогрев зеркал и зоны дворников. Осталось забрать и установить.

    sxm10 ipsum type 97г.
    мой канал на Ю-тубе https://www.youtube.com/channel/UCBkSLkBesswQIkXaLdtXdog

  • 14.01.2013 03:26

    Грамотно и толково! Молодец !!!!! Вопрос - СД были жёлтого цвета? \видел только белые

    Ipsum - 98

  • 14.01.2013 07:22

    Выше всяких похвал. "Где мои 17 лет?" (((

    ROTCIV или Виктор, неважно, лишь бы человек был хороший.
    эсиксэмпятнадцать

  • 14.01.2013 09:35

    ЗнАтно!!! Молодец.

    Toyota Gaia SXM10
    Молчи, пока ты не в состоянии сказать нечто такое, что полезнее твоего молчания.

  • 14.01.2013 10:09

    Слишком затратно по времени.. Это надо дома сидеть, не работать...

  • 14.01.2013 13:41

    Сообщение от desavu Посмотреть сообщение

    Слишком затратно по времени.. Это надо дома сидеть, не работать...

    А ни чего просто так не делается, даже что бы выпить рюмку чая её надо поднести ко рту )))))

    HIGHLANDER,MCU25, 2002г. сейчас
    Gaia, SXM-15, 2000г. была
    Carib, AE95, 1991г. был

  • 14.01.2013 13:46

    Класс!!! Времени много заняло???

  • 14.01.2013 14:23

    здорово))))для модераторов)))может,ее в FAQ?

    серебристый ипсум)))управляю мечтой)))
    бодрый ЛуАЗик-барахтаюсь в грязи))

  • 14.01.2013 15:21

    Молодец,нечего сказать,только не продолжил отчет,как и куда подцеплял подогрев и повторители.

    ипс 97г. SXM10. иж 2715 94г.
    праведную жизнь начинаешь тогда,когда на грешную нет ни сил,ни денег.

  • 14.01.2013 15:27

    Хм. Скотч на зеркале не отвалится при нагреве?

    IPSUM SXM15, 3S-FE, 1999

  • 14.01.2013 15:33

    Молодец. Руки из того места выросли.

    Toyota Ipsum 1999г,2wd.
