Сегодняшний урок называется Фаска в AutoCAD.

Давайте для начала определимся, что такое фаска, и зачем она нужна, а затем рассмотрим вопрос о том, как сделать фаску в автокаде.

Итак, википедия говорит о том, что фаска – это поверхность, которая образована при помощи скоса торцевой кромки материала. Я же скажу о том, что такое фаска, простыми словами. Фаска – это скошенный угол между двумя прямыми. На рисунке ниже фаска изображена наглядно:

Фаска напоминает визитку со срезанным углом. Применяется в машиностроении – в технологических целях, при изготовлении деталей, а также в качестве декоративного элемента.

Как сделать фаску в AutoCAD

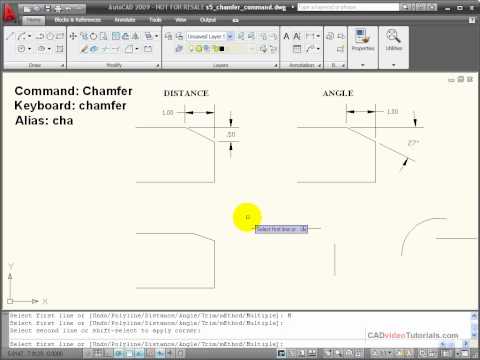

Для создания фаски, в автокаде предусмотрен инструмент Фаска (Редактировать — Фаска)

В этом уроке я сделаю фаску в однм из углов прямоугольника (Рисование — Прямоугольник).

1. Выбираем Редактировать – Фаска.
2. Для создания скошенного в 45 градусов одного из углов прямоугольника, достаточно просто отметить поочередно левой кнопкой мыши 2 его смежные стороны (согласно всплывающим подсказкам).

3. Фаска появится автоматически.

На рисунке приведена фаска AutoCAD по умолчанию (угол 45 градусов).

Как нарисовать фаску в автокаде с пользовательскими настройками

Бывают ситуации, когда нужно начертить фаску в AutoCAD с заданным углом, или заданной длиной «скоса». Это не многим сложнее, чем просто начертить фаску.

Как сделать фаску AutoCAD во всех углах одновременно?

1. Выбираем Редактировать – Фаска.

На экране появится всплывающее окно с выпадающем меню.

Выпадающее меню вызывается при помощи клавиши-стрелки «Вниз» на клавиатуре.

2. Выбираем в выпадающем меню Полилиния.


3. Выделяем щелчком левой кнопки мыши наш графический объект (в данном случае прямоугольник).

4. Фаска одновременно всех углов  фигуры AutoCAD появится автоматически.

Хочу заметить, что в этом режиме создания фаски, она создается под углом 45 градусов и с заданной длиной, то есть как фаска по умолчанию.

Как начертить фаску с заданной длиной в автокаде?

Если вас не устраивает длина «скоса» угла (фаски) в AutoCAD по умолчанию, вы можете задать ее  самостоятельно.

1. В верхнем меню открываем Редактировать – Фаска.
2. Из выпадающего меню при помощи клавиши «Вниз» выбираем пункт Длина.


3. На экране появится диалог «Первая длина фаски».

Отметьте 2 точки на первой из сторон, причем вторая точка должна раполагаться на уровне начала фаски (скоса).

4. Далее появится диалог «Вторая длина фаски».


Отметьте 2 точки на второй из сторон, вторую — на уровне конца фаски (скоса).

5. Далее появится стандартный диалог выбора сторон фаски. Выберите поочередно первую и вторую стороны прямоугольника, выделив их одним щелчком левой кнопкой мыши.

6. Фаска с заданной длиной появится автоматически. У меня получилась вот такая фаска:

Как видно из рисунка, на левой стороне прямоугольника я отмерила большое расстояние, а на верхней – маленькое. Я это сделала для наглядности демонстрации возможностей инструмената Фаска с пользовательской настройкой длины. Вы можете поэкспериментировать с длиной фаски в AutoCAD.

Создание фаски в AutoCAD с заданным углом

Если вас не устраивает стандартный угол фаски в 45 градусов, вы можете задать его самостоятельно.

1. Выбираем Редактировать – Фаска.
2. Видим выпадающее меню, и при помощи клавиши-стрелки «Вниз» выбираем Угол.

3. В диалоге «Первая длина фаски» отмечаем расстояние на первой стороне фигуры (2 клика левой кнопкой мыши в двух точках по первой прямой).


4. Далее вам будет предложено ввести Угол фаски с первым отрезком. Введите значение и нажмите Enter.


5. Выбираем первый отрезок. Отметьте левой кнопкой мыши первую сторону, на которой в п.3 выбрали длину.

6. Вам будет предложено выбрать второй отрезок. Щелкните по нему левой кнопкой мыши и нажмите Enter.

7. Фаска будет создана автоматически. У меня образовалась фаска с первым углом 30 градусов относительно ординаты (значение, которое я ввела), а второй угол был задан по умолчанию – 45 градусов.


Как видите, один из углов (а также длину стороны) я задала, а второй угол и длина стороны выставляется автоматически.

На этом закончу урок «Фаска в AutoCAD».
