Всем доброго…
Решил впервые написать в сообществе.

Здесь другие темы переделки тормозов:

В данной записи в кратце опишу про установку задних дисовых тормозов Ваз 2113. К сожалению фотоапарата небыло под рукой, поэтому пришлось фоткать на телефон, в следствии чего такие не чёткие фото

.
На этой неделе, на работе, делел ревизию запчастей оставшихся от переделак чьих-то машин. И в руки попались переднии супорта от четырнадцотой друга.

Супорт


Супорта были почти новые, откатались всего около 1000км. И тут приходит в голову: "А не замутить ли мне "ЗДТ"? Этим же вечером съездил в магазин за недостающими запчастями. Выбора особо небыло, поэтому взял: Диски «PILENGA» SPORT; Колодки «LUCAS-TRW»; Переходник под суппорт на заднюю ось. Ради прикола взял ещё развалочные пластины на заднюю ось. Подумав о том, что я останусь без ручника, купил ещё гидро ручник с регулятором «CREATECH».

Диски «PILENGA» SPORT

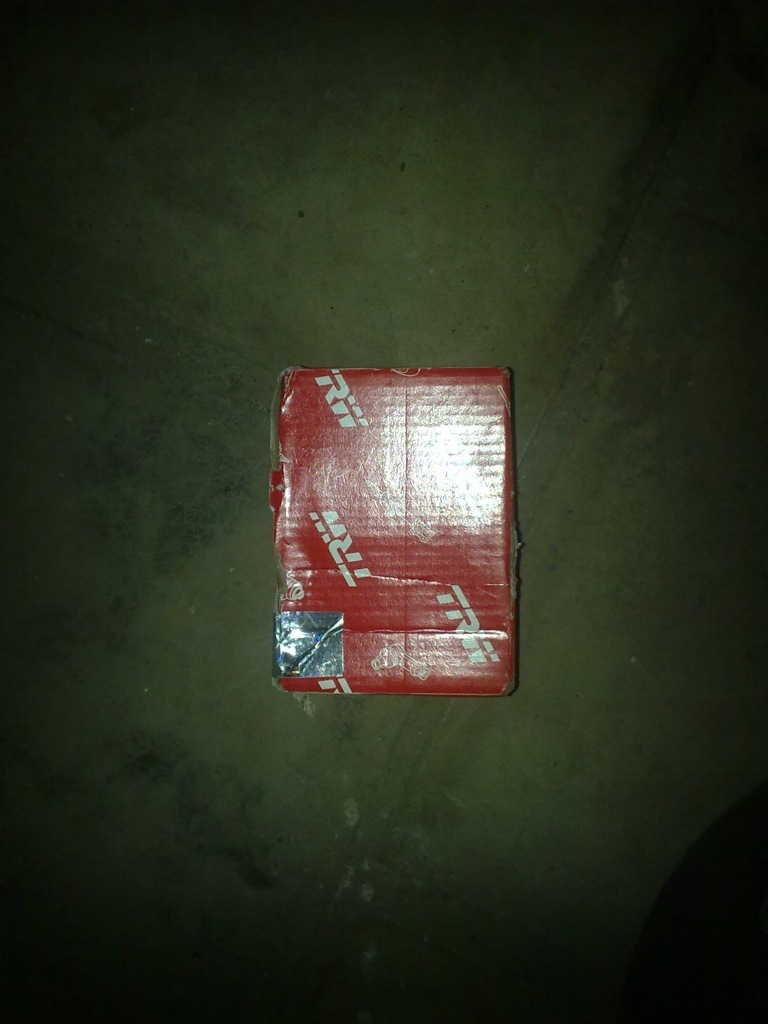

Колодки «LUCAS-TRW»

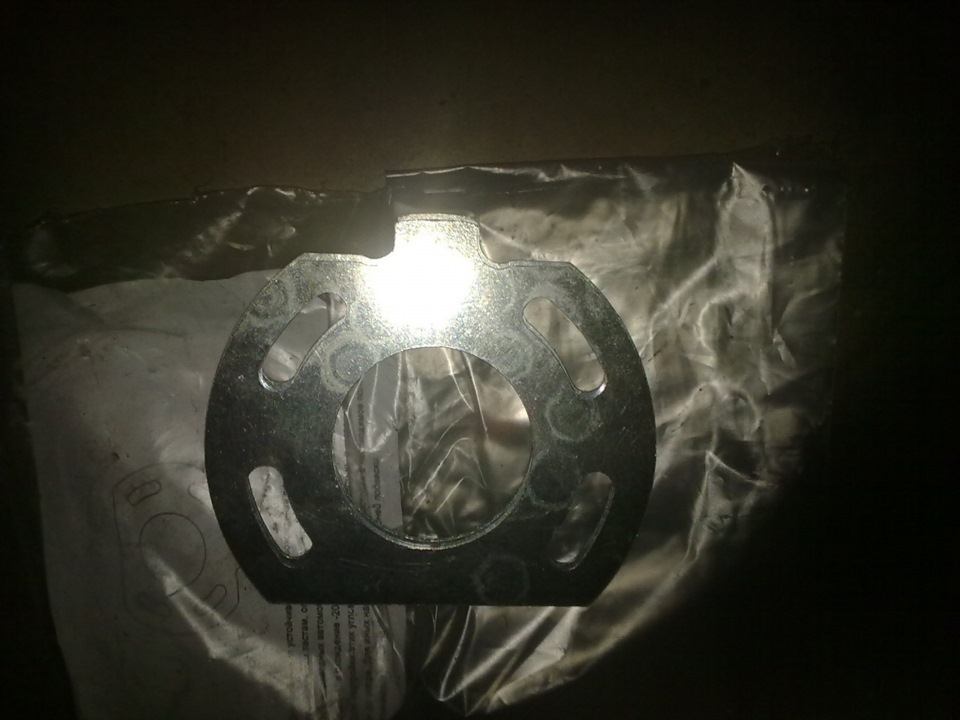

Переходник под суппорт на заднюю ось


развалочные пластины на заднюю ось


гидро ручник с регулятором «CREATECH»


Уже имея опыт установки передних тормозных дисков назад, отдал другу диски на проточку. Как раз, пока ждал несколько дней дисков с проточки, издевался над зеркалами, Проточенные диски вернули в четверг и будь у меня гараж, я бы сразу пошёл бы ставить диски, но за не именеем такого, пришлось договариваться с начальниками, что бы выделили мне один бокс на выходные для ремонта. Машину загнал ещё в пятницу, но желание заниаться ею небыло, поэтому просто помыл. А вот в суботу уже занялся тормазами. Начал разберать старые тормаза.

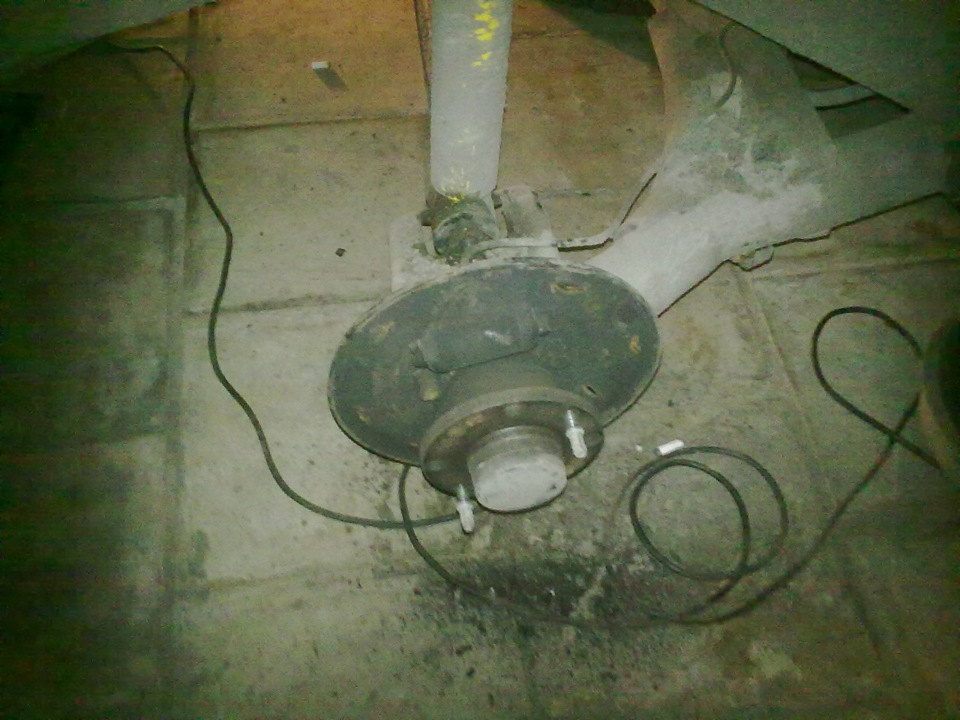

Барабаны Сняты


Тоже самое


Ничего особо сложного не было, но когда дело дошло до крепления ступици к балки, "…я того рот е.ал…" кто придумал на заводе закрутить их болтами с шестигранникими. Я три ключа шестигранника сломал, пока всё это откручивал. Открутив наконец эти болты, начал обратно всё наместо собирать, но что бы потома небыло опять такой подставы, смазал болты от души. Последовательность сделал такую: Балка, развалочная пластина, переходник, ступица.

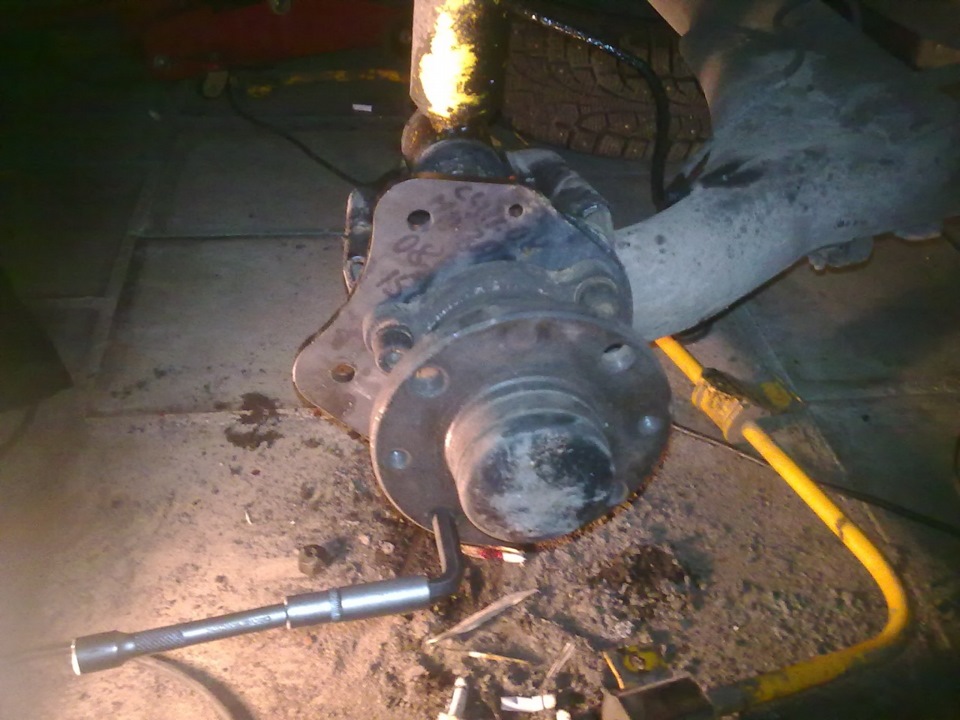

Балка, развалочная пластина, переходник, ступица стоят на месте.


Пока всё это собирал, вспомнил про задний стабилизатор оставшийся от моей преведущей машины, решил его воткнуть. Знаю, толку от него никакого, просто я люблю всякии цветные безделушки. Дальше был установлен диск и супорт.

Диск и супорт на месте.


Всё подошло идеально. Для того, что в будущем было удобней работать, супорт подключил через гибкий шланг. И ненайдя ничего нормального под рукой, привязал временно на проволочку.

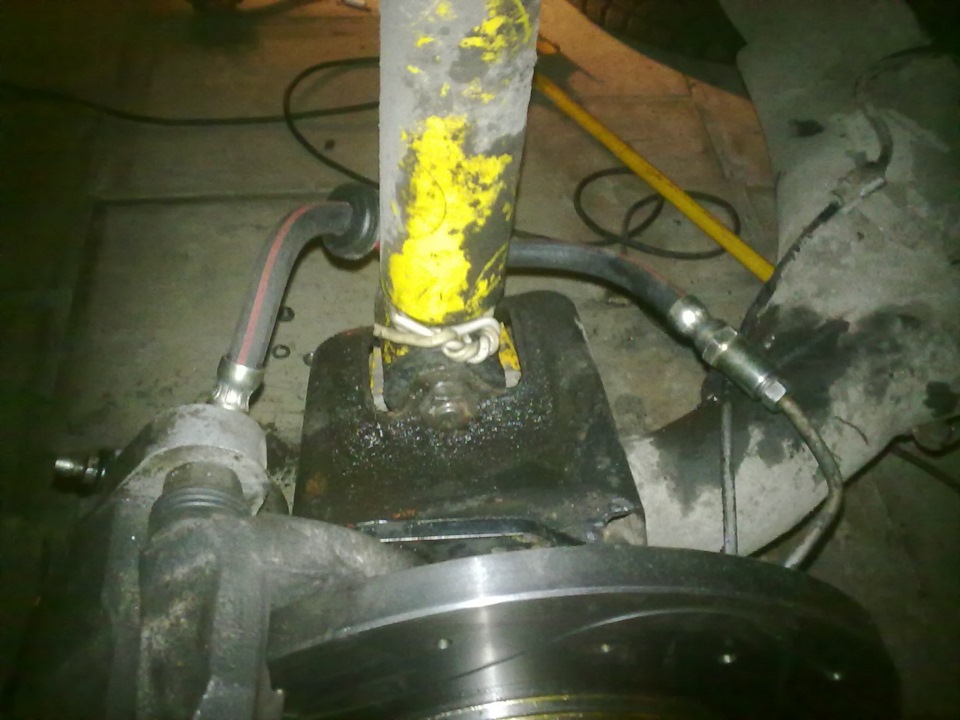

Гибкий шланг.


Хотя все знают, что не быват настолько постоянно, как что-то временное. Повесил стабилизатор. Прокачал всё это дело.

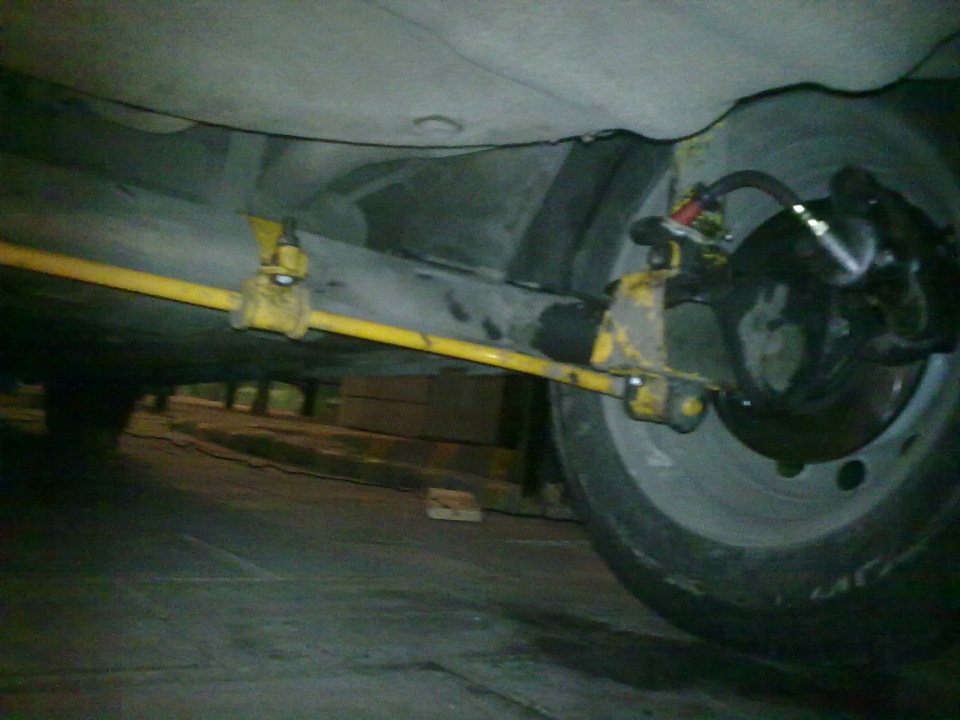

Всё стоит на месте и прокачено.


Всё стоит на месте и прокачено.


Убрался после себя. Поехал домой. Выезжая из ангара, нажал на тормоз и о чудо, они работают. Про ощущения на данной машине пока не скажу, т.к. дискам на протяжении 200 км надо дать прикотаться. Но уже могу сказать одно, зад чутка перетормаживает. Приехав домой, заглушил машину, решил поставить на ручник. Дергаю ручник, а мне от туда, хрен тебе а не ручник. Я совсем забыл про то, что его временно не будет. К следующим выходным постараюсь поставить.
Ну вот как бы всё. ЗДТ штука хорошая. А вот какие лучше ставить, пусть решает каждый сам, готовый комплект или как я из запчастей от предних тормозов. У готового комплекта плюс в том, что ничего растачивать и подгонять не надо, ручник родной остаётся, но хороший комплект дороговвато стоит. У самодельных тормозов характеристики теже, они по цене дешевле выходят, но есть и один большой мину, отсутствие ручника. Но можно купить гидравлический, я просто давно о таком ручнеке мечтал, поэтому у меня колебаний, по поводу какой комплект брать, не возникло.

По прозьбе читателей добавлен чертеж планшайбы.

Чертеж планшайбы, но похоже не под 8ые супорта
