Сальники коленвала

Что такое сальник коленчатого вала и как он устроен

В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.



Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.

На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.

Принцип работы сальника коленчатого вала

Принцип работы сальника коленчатого вала



Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Причины износа сальника коленвала

Как узнать, что сальник пора менять?

Когда менять сальник коленвала

Качественный сальник, изготовленный проверенным изготовителем, может обеспечить герметизацию блока на 150 тысяч километров. Однако, существует ряд определенных причин, по которым есть риск вывести деталь из строя намного раньше.

1. Масло и масляный фильтр несвоевременно подверглись замене. Это объясняется тем, что при использовании отработанного масла, в место установки сальника проникает пыль и грязь, которые царапают поверхность, требующую уплотнения. Таким образом, появившееся в процессе эксплуатации небольшие царапины, повреждают кромку сальника при вращении и выводят его из строя раньше времени. Также царапины могут возникнуть при не качественном проведении ремонта.

2. Перегрев мотора. При перегреве двигателя, коленчатый вал нагревается до температур, на которые не рассчитан его сальник. Таким образом, уплотнитель плавится и теряет свои герметические свойства.

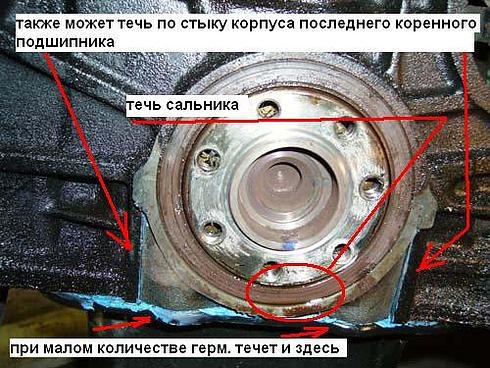

Чтобы определить необходимость проведения замены, обратите внимание на месте выхода коленчатого вала из блока. Если там обнаружены следы утечки масла и уровень масла заметно снижается, то это явный знак тому, что сальник коленвала нуждается в замене.

Внимание! Не пытайтесь каким-либо образом отремонтировать поврежденный уплотнитель. Данный элемент является расходным и подлежит только замене!

Как поменять сальники коленвала



Замену сальника коленвала можно условно разделить на два этапа. Это замена переднего сальника, расположенного со стороны привода ГРМ. Вторым этапом принято считать сальник, расположенный со стороны коробки передач.

Видео - Замена переднего сальника коленвала

Существует два способа замены сальник. Первый является достаточно примитивным и выдуманный водителями, которые не хотят тратить много времени на эту процедуру. Второй способ предписан заводом-изготовителем и является самым надежным, поэтому рассмотрим только его.

Порядок действий:

1. Установите автомобиль на яму и исключите любое его перемещение. Открутите защиту двигателя и крышку ГРМ.  Не забудьте отключить аккумуляторную батарею и слить масло из двигателя.

2. Открутите 6 болтов, которые предназначены для защиты моторного отсека справа.

3. Ослабьте натяжку ремня генератора и снимите его.

4. Снимите правое переднее колесо и включите самую низкую передачу. Используя ключ на 19, ослабьте (во всех случаях получается именно «сорвать») болт крепления шкива. После этого, выкрутите болт и снимите шкив коленчатого вала. Будьте осторожны и не потеряйте шпонку коленчатого вала, так как без нее дальнейшая работа шкива будет проблематична.

5. Установите поршень самого первого цилиндра в ВМТ. Для контроля положения используйте метку в люке маховика двигателя и метку на валу газораспределительного механизма. Данное действие рекомендуется выполнять при поднятом переднем колесе и на пятой передаче.

6. Ослабьте крепление натяжного ролика и, после этого, снимите ремень газораспределительного механизма.

7. Выкрутите все болты крепления нижней крышки картера сцепления и снимите ее. Ее демонтаж проводите вместе с прокладкой.

8. Открутите все болты (16 штук) крепления крышки картера двигателя и демонтируйте ее. При сборке узлов рекомендуется заменить прокладку.

9. Демонтируйте маслоприемник от маслонасоса и коренного подшипника. Для этого открутите болты крепления на 10.

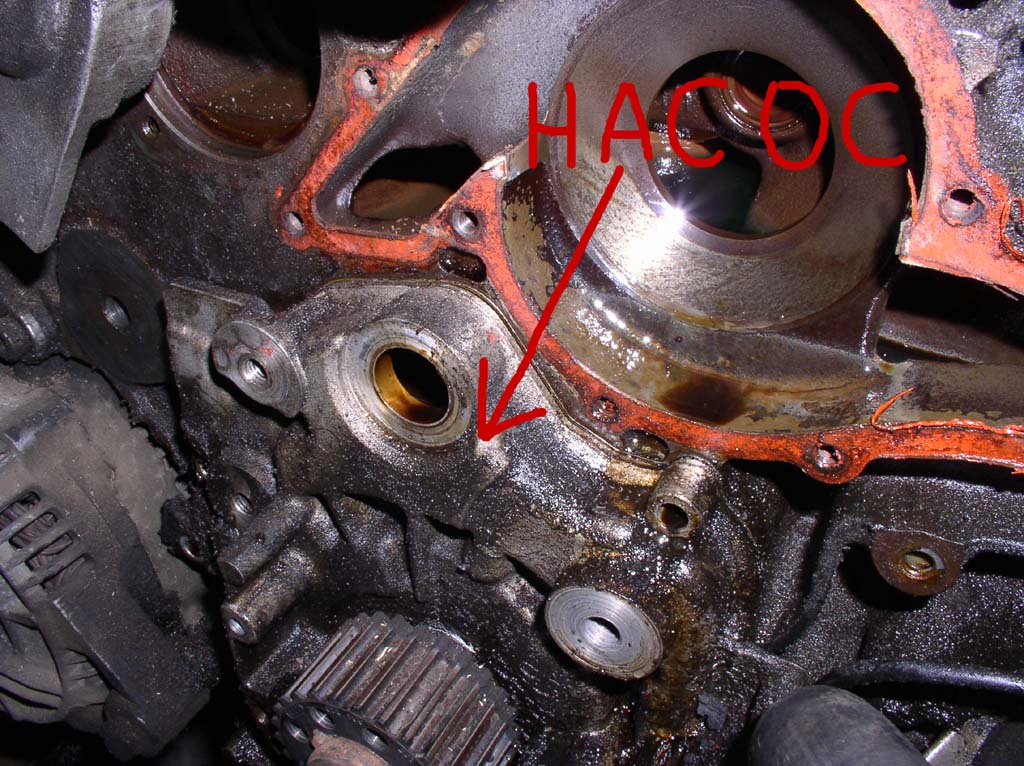

10. С помощью двух отверток снимите с вала зубчатый шкив и открутите все болты крепления масляного насоса. Таким образом, получается, что масляный насос снимается вместе с сальником. Сальник необходимо вытащить с помощью любого острого предмета и, смазав маслом новый сальник, установить его на место. Запрессовка производить с помощью оправки или старого сальника.

11. Проведите сборку улов в обратной последовательности.

Видео - Замена заднего сальника коленвала

Степень износа заднего и переднего сальника абсолютно одинаковый, поэтому, заменяя передний сальник, необходимо то же самое сделать и для заднего.

Порядок действий

1. Демонтируйте коробку переключения передач вместе с корзиной сцепления. Единственное, что должно остаться на месте – это маховик двигателя. Перед  снятием КПП, слейте с нее масло и вытащите ШРУСы.

2. Выкрутите 6 болтов крепления маховика к двигателю. Чтобы он не прокручивался, можно закрутить на старое место болт, крепящий КПП и положить на него отвертку, конец которой должен упереться в зубья маховика.

3. После выкручивания болтов снимите стопорную пластину и только тогда сам маховик.

4. Демонтируйте задний щит сцепления и открутите все болты, предназначенные для крепления задней крышки двигателя. Именно на ней и устанавливается сальник коленвала.

5. С помощью отверток вытащите старый уплотнитель и смажьте маслом новый. После этого запрессуйте новый сальник с помощью оправки диаметром 99 миллиметров.

6. Проведите сборку узлов в обратной последовательности и обязательно поменяйте прокладку задней крышки.

На этом замена сальника коленвала закончена. Как вы поняли, ее можно выполнить самостоятельно без применения особых инструментов.
