Конструкция самодельной газовой горелки

Пропановая горелка своими рукамиВ устройство самодельной газовой горелки включаются:

  • металлический корпус;
  • редуктор;
  • форсунка;
  • регулятор подачи топлива;
  • головка;
  • узел для закрепления газового баллона.

Металлический корпус включает в себя специальный стакан, с помощью которого механизм избавляется от возможности задувания пламени. Сюда также входит металлическая или другая рукоятка, которая не превышает 100 сантиметров. Поверх рукоятки устанавливается деревянный держатель и газовый шланг. С помощью редуктора и трубки с вентилем регулируется уровень подачи газа, а также его длина соответственно. Форсунка служит для розжига топлива, в данном случае последним является пропан.

Вид топлива, на котором работает горелка

Как говорилось ранее, газовая горелка также называется пропановой. Отсюда несложно сделать вывод, что, как правило, в виде топлива используется именно пропан либо смесь пропана и бутана.

Данным топливом заполняется специальный баллон. который крепится к горелке.

Производство газовой горелки своими руками

Пропановая горелка своими рукамиКак вы могли понять из списка элементов всей конструкции приспособления, она является предельно простой и не имеет каких-либо сложных деталей, на которые нужно тратить большое время.

Для того чтобы сделать агрегат своими руками, потребуется немного времени и сил. И если правильно изучить материал, представленный в данной статье, а также со всей серьезностью и аккуратностью подойти к процессу (поскольку работа ведется с огнеопасными веществами), то он обязательно будет выполнен.

Как показывает практика и множество живых примеров, в среднем человек, который никогда не занимался созданием самодельных газовых горелок, через 40-45 минут после прочтения инструкции уже смог похвастаться горелкой, сделанной своими руками.

Как сделать газовую горелку своими руками

Вот мы и подошли к самому интересному процессу. К изготовлению горелки. Ниже будет подробно описан весь процесс создания данного агрегата, с учетом всех нюансов и советов.

Итак, начать следует с самого простого, но не менее интересного. С изготовления рукоятки горелки. В принципе, материал можно использовать любой. Кстати, более разумным будет просто использовать готовую рукоятку от какого-нибудь старого и ненужного паяльника. Подводящая трубка изготавливается исключительно из стали.

Не забывайте обращать огромное внимание на размеры всех деталей. Например, диаметр подводящей трубки горелки не должен превышать одного сантиметра, а его толщина должна колебаться в районе 2 — 2.5 мм. Эта трубка вставляется в ручку и фиксируется с помощью клея или другого качественного материала, подходящего для выполнения данной цели.

Пропановая горелка своими рукамиКорпус горелки, как ни странно, изготавливается также из стали. Лучше всего использовать латунный прут, ширина которого должна составлять примерно 2 сантиметра. Рассекатель можно изготовить также из него.

Далее проделывается несколько отверстий для того, чтобы создать циркуляцию кислорода в агрегате. Ведь, как известно любому: огонь не может существовать без кислорода. В общем количестве таких дырок должно быть четыре: каждая диаметром порядка 1 миллиметра. Делаются они в самом стержне рассекателя горелки.

Следующим шагом необходимо силой запрессовать рассекатель, с которым производились работы немного ранее, в корпус газового приспособления. Внутренний фланец должен быть установлен с некоторым зазором порядка половины сантиметра. С помощью этой щели в будущем будет тормозиться огромный поток газа, подходящий к запальнику.

Пропановая горелка своими рукамиКак говорилось ранее, с помощью форсунки обеспечивается подача топлива, а именно, пропана, из его баллона наружу. Для ее изготовления следует использовать специальный металлический прут. Здесь понадобится 2-миллиметровое сверло для того, чтобы проделать глухое отверстие в форсунке. Для перемычки нам понадобится 4-миллиметровое сверло. Проделанные отверстия зачеканиваются молотком, а после подтачиваются с помощью всеми любимой наждачной бумаги.

После этого на конец трубки монтируется шланг от редуктора, который должен быть выполнен из специального резинового и тканевого материала. Закрепление происходит обычным хомутом с помощью рядовой отвертки.

После того как механизм, по вашему мнению, верно закреплен, необходимо выставить оптимальное давление в баллоне и подать газ из него. Воздух из шланга после этого должен быть полностью вытесненным. Длина огня при правильном расположении и работе всех деталей должна составлять порядка 40-50 мм.

В общем, как и говорилось ранее, самодельная газовая горелка является довольно уникальным средством, которое придет на помощь любому хозяину в любых неприятных бытовых ситуациях. А максимальная лёгкость её изготовления может только еще сильнее привлекать все приоритеты к себе.

  • Автор: Николай Иванович Матвеев

Пропановая горелка своими руками

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Пропановая горелка своими руками

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Пропановая горелка своими руками

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Пропановая горелка своими руками

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Пропановая горелка своими руками

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Пропановая горелка своими руками

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Пропановая горелка своими руками

С недавних пор наш словарный запас обогатился новыми терминами из различных областей общественной жизни (петтинг, пехтинг и т. п.) Дабы не отставать от моды и от прогрессивной общественности, я назвал свой опус » Горелкинг или сага о горелках (самодельных) «.
К горелкам у меня давно сложились тёплые (иногда даже горячие) отношения. Поэтому я делюсь инфой с особым чувством.
Следует сразу оговорить, что речь здесь пойдёт о газовых, пропановых горелках. И именно инжекционных, потому что окислитель (воздух) в них засасывается сам с помощью струи горючего газа (не путать с гремучим), направленной на выход горелки. Иногда, правда, самотёка воздуха бывает недостаточно, и для повышения температуры горения смеси, воздух нагнетает воздуходувка. Но по- любому, воздух используется не из баллона, а просто атмосферный. Поэтому к данному типу горелок подходит только одна трубка с газом, а именно от пропанового баллона.
Поскольку, чтобы выбрать нужную именно для ваших целей горелку, мало просто показать фото и написать что-то, мне пришлось записать видео ролики. Они дают более наглядную картину работы этих устройств.

Мини- горелка

Эта горелка изначально создавалась для пайки скани с очень маленькими деталями, поэтому основной упор сделан на уменьшение диаметра языка пламени. Тогда, когда делалась эта горелка, ещё не продавались маленькие горелки с баллончиком для газа в виде ручки горелки. Поэтому за основу взята универсальная средняя горелка (описание далее) и уменьшены пропорционально все размеры.

Пропановая горелка своими рукамиПропановая горелка своими руками

Пайка мелких деталей. Иногда для внесения припоя и удержания элементов филиграни не хватает рук 🙂 Особенностью этой горелки является применение рассекателя. Этим достигается стабильность пламени во всём диапазоне давлений (в пределах разумного, конечно), а именно от 0,2 до 3 кг/см2. Количество воздуха не регулируется. Оно подобрано диаметром отверстий подсоса. Если, всё же, приспичит регулировать обогащение смеси, внутрь кольца с накаткой поместить обрезок силиконовой трубки и, вращая кольцо, можно регулировать.Подобранный диаметр отверстия форсунки около 0,12 мм.

Пропановая горелка своими рукамиПропановая горелка своими руками

Показан один из способов изготовления форсунки. Капилляр припаян к винту, вкрученному в трубку. Винт на ФУМ. Соблюдаем соосность. Можно без капиляра, просверлив на станке латунный винт М3.
А что здесь действительно надо регулировать, так это положение трубки с форсункой. После поджига горелки перемещаем трубку вперёд- назад и найдя оптимальное положение, закрепляем винтом.

Средняя ручная горелка

Пропановая горелка своими руками

Пропановая горелка своими руками

Пропановая горелка своими руками

Пропановая горелка своими руками

Эта горелка является самой универсальной горелкой для пайки мелкой и средней ювелирки твёрдыми припоями. (Конечно, если не надо, чтобы обе руки были свободны 🙂 Зато регулировку можно делать той же рукой, что держит горелку.
Она тоже содержит рассекатель и поэтому сама по себе никогда не погаснет при любых нормальных значениях давления пропана.
Регулировка пламени той же рукой.Силиконовой трубкой защищено место, где подвешивается на крючёк. Ручка из эбонита. При правильной настройке горелка даёт узкий длинный факел.

Пропановая горелка своими рукамиПропановая горелка своими руками

Вокруг оголовка горелки сделана теплоизолирующая муфта. Её применение позволяет прогреть оголовок, этим можно несколько повысить температуру пламени. Она сделана из асбестового волокна с добавлением каолина и жидкого стекла.
Паяемый предмет должен находиться в восстановительной зоне пламени. Проверить это можно, положив в пламя кусочек медного провода. В восстановительной зоне поверхность металла становится блестящей.

Пропановая горелка своими рукамиПропановая горелка своими руками

Форсунка на этой горелке выполняется так же, как и на предыдущей. Подобранный диаметр отверстия форсунки 0,16 мм.
Количество воздуха можно также регулировать, поместив внутрь кольца кусочек силиконовой трубки соответствующего диаметра. Но с такими размерами, как у меня на чертеже, смесь уже достаточно сбалансирована.

Средняя прямая горелка

Как видите, над названиями горелок я не очень парился, надо ведь чтобы заголовки были разные. Надо же их как то называть.
Следующая горелка отличается от предыдущих геометрией расположения составных частей, а принципы работы такие же.

Пропановая горелка своими руками

У этой горелки пламя более мягкое, поэтому её лучше применять для прогрева чего- нибудь (отжиг проволоки, патинирование) или там, куда предыдущая не достанет. У неё такой же рассекатель, как и у предыдущих горелок. И своеобразно сделан подсос воздуха.

Пропановая горелка своими руками

Чертежа на эту горелку нет, потому что основные параметры совпадают с предыдущей горелкой. Оголовок и рассекатель, а также диаметр воздуховода такие же. И, главное, диаметр форсунки такой же.

Большая ручная горелка

Эта горелка является аналогом предыдущих ручных горелок. Все параметры аналогичны, только увеличена мощность. Этой горелкой можно паять не только скань, но и медные трубки холодильников.

Пропановая горелка своими рукамиПропановая горелка своими руками

Единственной стандартной составляющей в этой горелке является газовый кран. Но не проходной, как в предыдущих случаях, а угловой. На нём всё и крепится. Подобранный диаметр отверстия форсунки 0,23 мм.

Дополнение 1

Сегодня получил очередное письмо с просьбой объяснить где взять капилляры и вообще, как сделать форсунку. Предлагалось даже применить электроэррозию. Я даже не предполагал, что это может вызвать затруднения.
Итак, я это делаю таким образом. Прежде всего я приноровился использовать для форсунок винты М3 (обычный винт с резьбой диаметра 3 мм, метрической).
Итак, берёте свою коробку с винтами М3, вываливаете её и распределяете равномерным слоем. Затем берёте магнит и вытягиваете все притягивающиеся винты. У вас в результате останутся винты, которые не притягиваются. То, что они выглядят так же, как и остальные, не должно вас обмануть. Это латунные винты с гальваническим покрытием. На фото под цифрой 1.
Если нет М3 латунных, ничто не мешает проделать это с М4.

Пропановая горелка своими руками

Далее перед вами пять путей:
— сразу просверлить отверстие нужным диаметром сверла. Но это для довольно больших отверстий и при наличии прецизионной сверлилки.
— просверлить с обеих сторон винта большим сверлом, но не до конца. Потом эту перемычку пробить иглой или досверлить малым сверлом.
— просверлить большим сверлом, а затем заполнить отверстие припоем ПОС, а затем уже работать с ним, что гораздо легче.
— просверлить большим сверлом, а затем припоем ПОС впаять соосно в винт нержавеющую проволочку соответствующего диаметра. А затем выдернуть проволочку.
И, наконец, можно впаять легкоплавким припоем ПОС в просверленное отверстие капилляр соответствующего диаметра.
Итак, капилляры, то есть тонкие трубочки.
Под цифрой 2 капилляры из самописцев приборов КИП. Вряд ли вам стало легче от такого совета.
А вот под цифрой 3 самый реальный вариант. Когда вам доктор сделает укол, не охайте, не жалейте себя, а соберите волю в кулак и попросите доктора отдать вам иголку на память. Он отдаст, ему не жалко. Таким образом за больную жизнь свою и своих близких вы соберёте обширную коллекцию капилляров. А если вам повезёт делать уколы импортными шприцами, то ассортимент станет гораздо богаче. У них есть и очень тонкие иглы, например для прививок.
Не забудьте собрать также коллекцию сталистых упругих проволочек для прочистки капилляров- цифра 4.
Цифра 5- в комплекте к моей новой газовой плите шёл целый набор форсунок с разными диаметрами отверстий.
И, наконец, 6- концевые зажимы для монтажа многожильных электрических проводов. Целая куча разных диаметров.

Дополнение 2

Иногда приходят жалобы трудящихся, что горелка не работает или работает как то не так. Здесь выложены только работающие конструкции, теоретических нет. Значит, что то не доглядели или не поняли принцип действия горелок. Сейчас попробую объяснить на примере мини- горелки. Для этого приведу упрощённую схему этой конкретной конструкции.

Пропановая горелка своими руками

1. Убедитесь, что давление поступающего газа находится в приемлемом диапазоне 0,2-4 кг/см2. А самый рабочий диапазон от 0,5 до 2,5 кг/см2. А диаметр отверстия форсунки 0,12 +/-0,02 мм.
2. Отверстия для подсоса воздуха не закрыты.
3. На рисунке. Диаметр трубки с подающейся газовоздушной смесью 3,5 мм. А центральное отверстие в рассекателе диаметром 3 мм. То есть на 0,5 мм меньше. Поэтому часть потока газовоздушной смеси расходится в стороны в маленькие отверстия. Скорость потока через эти отверстия меньше, чем основного потока. Эти маленькие отверстия как раз и предназначены для поджига основного потока. А из за небольшой скорости газовоздушной смеси через них горят стабильно и не дают сдуть пламя основного потока. Это справедливо для всех горелок такого типа, что на этой страничке, с рассекателями пламени.
4. Исходя из вышесказанного проверьте, остался ли зазор в 2 мм между обеими частями головки горелки. При правильном изготовлении по чертежам, этот зазор будет. Иначе вы будете наблюдать только центральный факел, без боковых огоньков, который легко сдувается при повышении давления поступающего на форсунку газа.

Пропановая горелка своими рукамиПропановая горелка своими руками

Слева- неработающая горелка. Справа- как должно быть.
5. И пару слов о положении форсунки. Срез капилляра, из которого выходит газ, нужно подобрать его положение уже при работающей горелке в районе напротив отверстий для забора воздуха, или до этих отверстий. И, конечно, трубка с капилляром не должна перекрывать воздушные отверстия.

В домашней мастерской или гараже часто возникает потребность использования высокотемпературной горелки. Применение для нее самое широкое – от паяльных работ до ремонта кровли. Не говоря уже о необходимости разогреть металлическую деталь для обработки.

Пропановая горелка своими руками

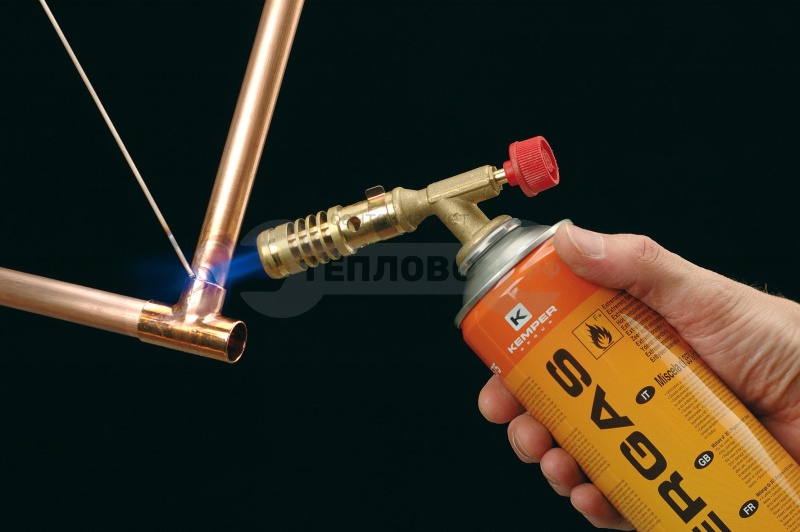

При слесарных работах по металлу, газовой горелкой можно раскалить заготовку с целью последующего закаливания. Если вы занимаетесь электросваркой – при работе с некоторыми металлами необходимо прогревать место будущего шва.

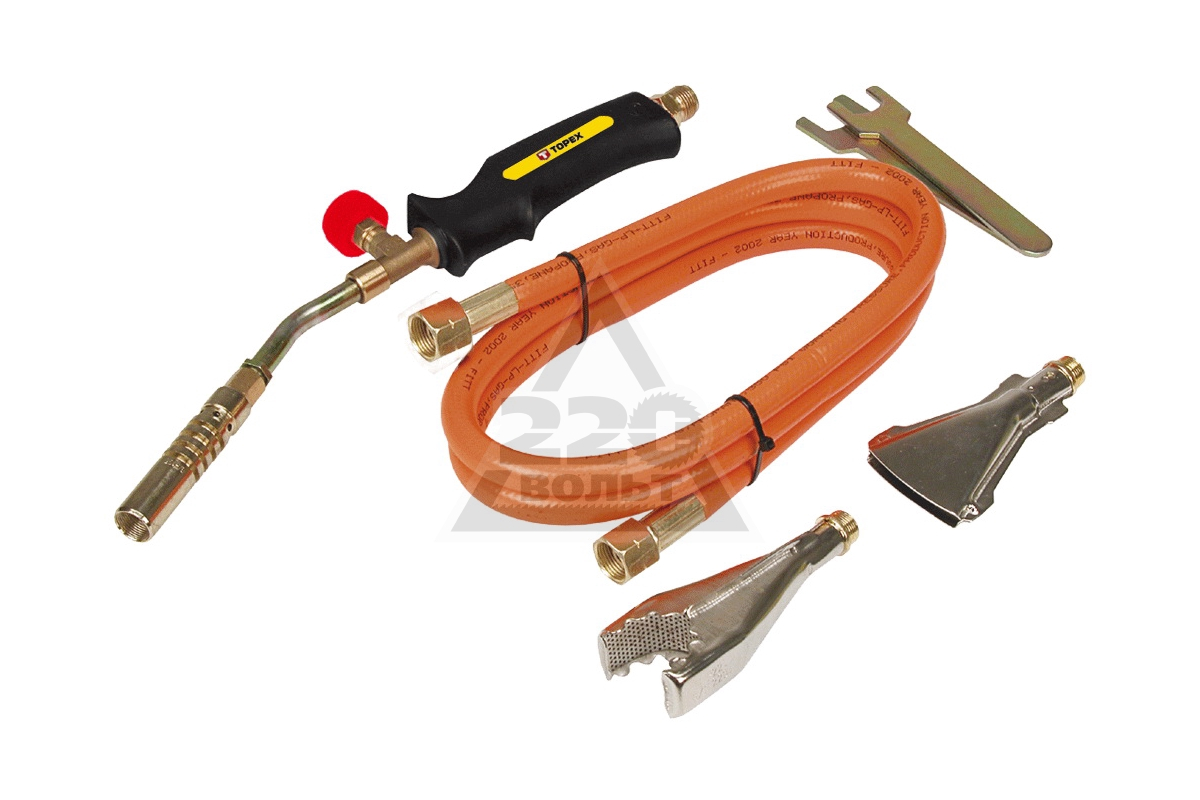

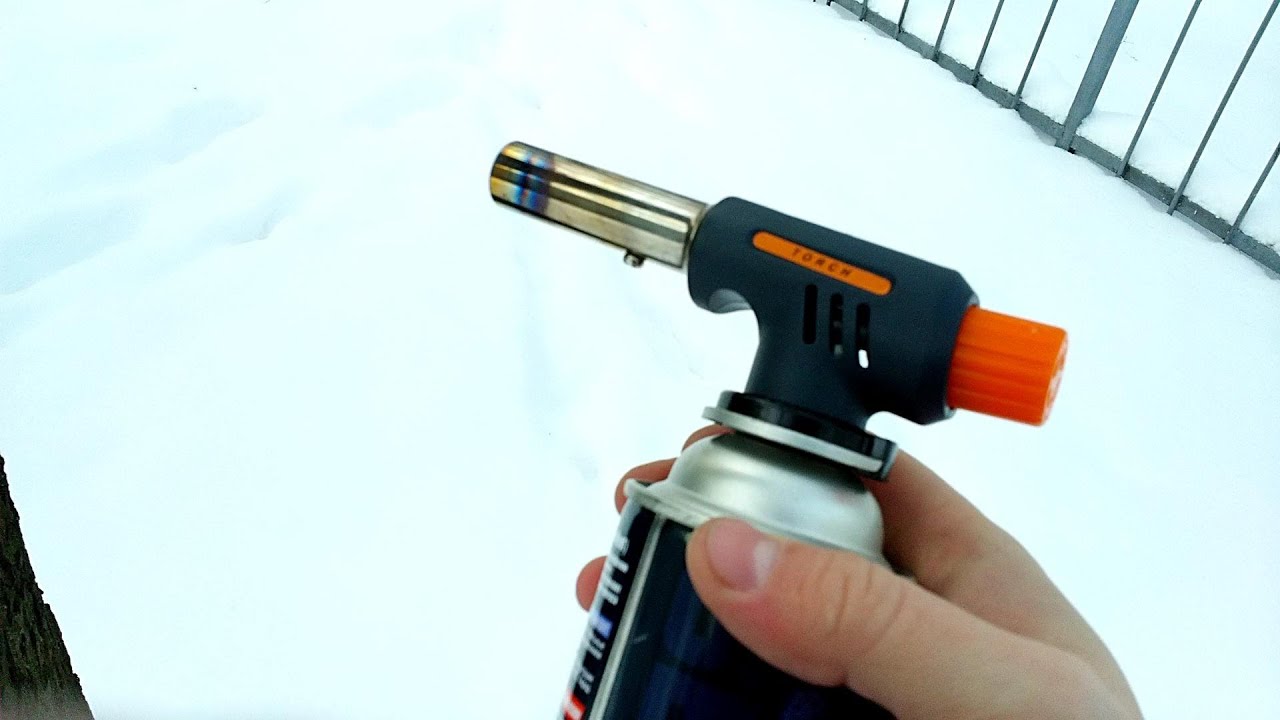

В магазинах инструмента продаются разнообразные приспособления для безопасной работы с огнем. Горелка на пропане может быть любого размера и любой конфигурации. Величиной с шариковую ручку для ювелирной пайки:

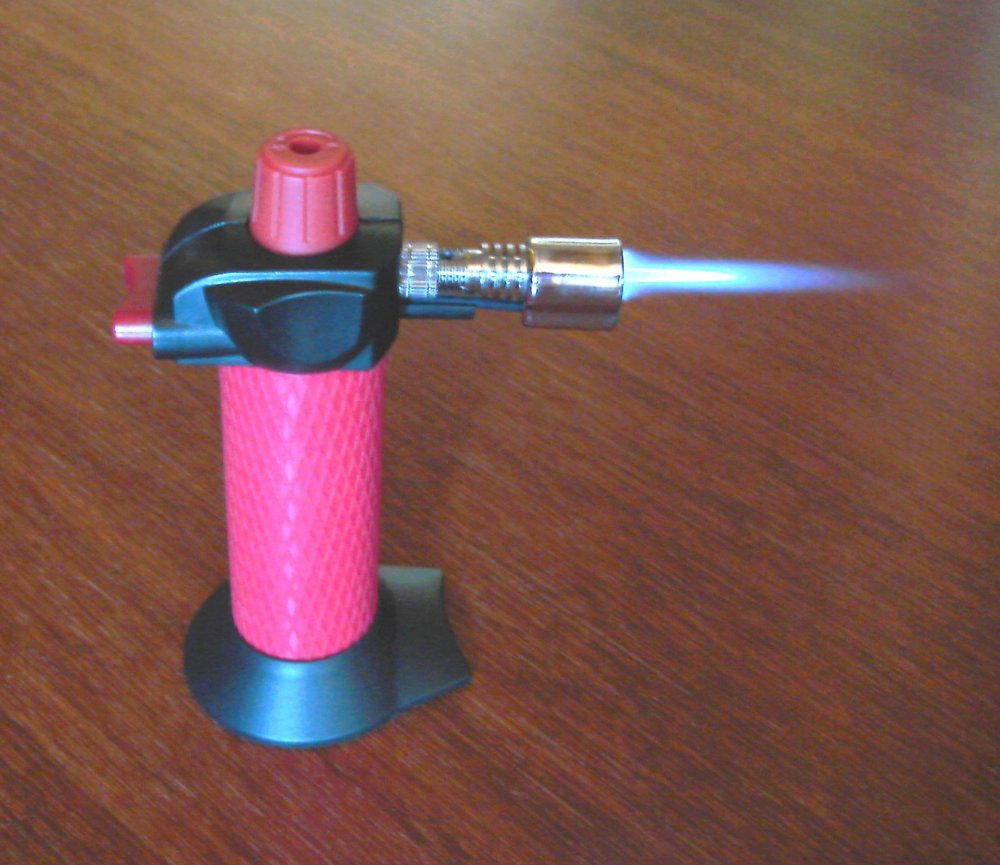

Или много сопловая рампа для разогрева битума на крыше:

Пропановая горелка своими руками

Преимущество промышленных вариантов заключаются в сертификате безопасности. Однако в конструкции нет ничего такого, что нельзя повторить в домашних условиях. Поскольку любой товар в магазине стоит немалых денег, мы расскажем, как сделать горелку своими руками.

Важно! Самодельные приспособления для работы с огнем несут в себе потенциальную опасность. Поэтому пропановая горелка, изготовленная без технической экспертизы, эксплуатируется на ваш страх и риск.

Как сделать горелку самостоятельно

Подробно рассмотрим нюансы на которые следует обратить внимание при изготовлении горелки.

  • Прежде всего, надо использовать тугоплавкие металлы. Правильно настроенная горелка может выдать до 1000° С, поэтому сопло должно соответствовать температуре пламени;
  • Важно подобрать надежный рабочий кран. Если что-то пойдет не так – в первую очередь перекрывается подача газа, и опасность ликвидируется. Если кран будет пропускать – вам не удастся оперативно загасить пламя;
  • Узел подключения к источнику газа (баллончик с клапаном или 5 литровый пропановый баллон с редуктором) должен быть надежным. Именно при эксплуатации некачественной запорной арматуры происходит большинство аварий.

Рассмотрим типовую схему и принцип работы инжекторной горелки:

Пропановая горелка своими руками

По шлангу (1) подается под давлением газ. Как правило – пропан. Давление формируется за счет испарения сжиженного газа в баллоне, и его достаточно для организации устойчивого и направленного пламени. Редуктор не требуется, количество газа регулируется рабочим краном (2).

Запорный кран находится на вентиле баллона. Его функция только открывать/закрывать подачу топлива, остальные регулировки производятся с помощью рабочего крана.

Трубка подачи газа (3) заводит струю в насадку, и оканчивается ниппелем (6), который задает направление пламени. Ниппель с трубкой, в свою очередь находится в так называемом вкладыше (5). Он организует смешивание газа с атмосферным воздухом.

Вкладыш с трубкой и ниппелем фиксируется в насадке с помощью винта. Как правило, горелка выполняется разборной, для чистки и обслуживания ниппеля.

Сформированная воздушно-газовая смесь направляется в сопло насадки (8), где происходит дополнительное насыщение смеси кислородом из воздуха. Для стабильности горения предусмотрены вентиляционные отверстия (7).

Горелка своими руками изготавливается по чертежу.

Пропановая горелка своими руками

Размеры рассчитаны для работы с баллонами до 5 литров.

Об устройстве вкладыша расскажем отдельно, на чертеже указаны размеры:

Пропановая горелка своими руками

Трубка вкладыша (1) по внешнему диаметру должна быть на пол миллиметра меньше, чем внутренний диаметр насадки. Внутрь вваривается шайба (2) с отверстиями для подачи воздуха. Втулка (3) предназначена для фиксации трубки с ниппелем.

Особенность конструкции в том, что перемещая вкладку внутри насадки, можно регулировать подсос воздуха через вентиляционный отверстия. Это позволяет регулировать температуру пламени в широких пределах.

Насадку можно выполнить из стальной трубы, но лучше будет выточить ее из стальной болванки на токарном станке.
Форма сопла должна быть несколько заужена на выходе, тогда пламя будет форсированным и температура в зоне горения выше. Используется легированная сталь марки 45.

Способов изготовления вкладыша два: Можно собрать его из двух трубок и стальной шайбы с отверстиями. Конструкция паяется тугоплавким припоем, с обильным флюсованием. А можно выточить ее целиком из стальной болванки. Второй вариант предпочтительней.

Трубка подачи медная или латунная. Со стороны соединения шланга, изготавливается фланец (можно сделать концентрические проточки, для лучшей фиксации). В рабочий торец вкручивается подходящий ниппель. Можно взять его от примуса, или газовой горелки с бытовой плиты.

Важно! При использовании ниппеля от кухонной плиты помните, что в комплекте идут разные форсунки. Для природного или сжиженного газа.

Нам подойдет второй вариант. Когда горелка своими руками готова, необходимо провести первичную отладку.

Настраивается горелка на том газу, который впоследствии будет использоваться. Вставка слегка фиксируется винтом таким образом, чтобы вентиляционные отверстия быль перекрыты наполовину.

Приоткрыв рабочий вентиль, и перемещая вставку, добиваемся ровного, мощного пламени. После чего окончательно закрепляем ее в насадке.

Если вы сделали все правильно, температура на выходе из насадки достигнет 1100° С.

Переходим от теории к практике. Как сделать газовую горелку, используя подручные материалы:

Пропановая горелка своими руками

Насадка изготовлена из автомобильного насоса классической конструкции. Такие предметы часто валяются в гараже без дела.
Сталь используется превосходная, размер подходит для газовой горелки.

Пропановая горелка своими руками

В тыльной части нарезаем «розочку», концы сводим к центру. В этот пучок будет вставлена подающая трубка.

Деталь подошла от строительного пистолета для монтажной пены.
Это приспособление для многоразового использования, поэтому сталь там прочная, и покрыта тугоплавким хромом.

Пропановая горелка своими руками

Толщина трубки почти 1 миллиметр, для жесткости вполне достаточно.

На конце трубки пистолета находится жиклер с шариковым клапаном, для формирования пены. Шарик выбивается тонким шилом, или цыганской иглой. Полученное отверстие достаточно для подачи газа в насадку. Трубка с насадкой соединена с помощью сварки полуавтоматом.

  • Для соединения конструкции с рабочим краном, использованы обычные сантехнические сгоны с резьбой. Это простая водопроводная труба, никакой особой стали тут не нужно. Та часть горелки, где расположен кран – не нагревается до критических температур. Шаровой газовый кран пришлось покупать;

Пропановая горелка своими руками

  • Держак изготовлен буквально из металлолома. Рукоять из подножки от мотоцикла. Слегка обработав болгаркой, мы получаем оптимальную форму. Хомут для крепления к трубе горелки – от руля того же мотоцикла.
  • Пропановая горелка своими руками

    Наконец держака одевается мотоциклетная ручка. И теплоизоляция хорошая, и горелка плотно сидит в руке.

    На изготовление ушел один выходной день и 100-120 рублей на покупку крана и штуцера для соединения со шлангом.

    В качестве бонуса, посмотрите чертеж опробованного миниатюрного приспособления:

    Пропановая горелка своими руками

    Газовая горелка для пайки делается из иглы от капельницы. Подключается к баллончику для заправки зажигалок.

    Вывод! Самодельная газовая горелка – реальность. Только соблюдайте осторожность при эксплуатации!

    Простой и эффективный способ сделать газовую горелку своими руками — видео

    Поделиться с друзьями:

    • Необходимые материалы и инструменты
    • Как сделать ручку и форсунку?
    • Как улучшить регулировку пламени?
    • Как упростить рассекатель?
    • Жиклер или игла?

    Практически у каждого мужчины возникала необходимость пайки металла в домашних условиях. Сам процесс несложный. Препятствие только в том, что оборудование для этого процесса не всегда есть у домашнего мастера. Газовый баллон есть, а вот специальной горелки для этого нет. Попробуем обойтись без автогена и изготовить для пайки простую горелку. Сразу необходимо отметить, что она не будет давать такой же мощный поток пламени, как ее аналог промышленного производства. Это значит, что производить сварку тяжелых конструкций вам не удастся. А вот паять простые изделия или заниматься ремонтом некрупных металлических конструкций вы вполне сможете.

    Пропановая горелка своими руками

    Газовая горелка для пайки и ремонта небольших металлических конструкций пригодится в любом хозяйстве.

    Необходимые материалы и инструменты

    Для изготовления горелки вам потребуются:

    • латунная трубка;
    • латунные заготовки для изготовления рассекателя и форсунки;
    • пластины любого жаростойкого материала (можно использовать деревянные бруски);
    • тиски;
    • электрическая дрель;
    • уплотняющая ФУМ-лента (или силикон);
    • газовый редуктор;
    • соединительные шланги.

    Вернуться к оглавлению

    Как сделать ручку и форсунку?

    Пропановая горелка своими руками

    Конструкция самодельной газовой горелки и схема подключения к баллону.

    Сначала к латунной трубке необходимо приделать ручку. Используют для этого обычно либо ручку от старого паяльника, либо в обычном деревянном бруске просверливают продольное отверстие с диаметром, соответствующим диаметру самой латунной трубки. Далее ручка крепится к трубке с помощью эпоксидной смолы или силикона. Ей придается форма удобная для вас.

    Особенно тщательно необходимо подойти к изготовлению форсунки. Желательно, чтобы отверстие форсунки было около 0,1 мм. Просверлить такое отверстие в домашних условиях невозможно, поэтому делается более широкое, и края его зачеканиваются до необходимых размеров. Работа эта очень точная, поэтому потребует от вас много времени. Для надежности выполнения всех действий, заготовку закрепляют в тиски и наносят удары молотком вертикально с небольшой «оттяжкой» к центру.

    Вся процедура производится по кругу, чтобы избежать отклонения направления подачи газа в дальнейшем. После чеканки головка форсунки обрабатывается мелкой наждачной бумагой. На обратной стороне форсунки нагоняется резьба для соединения с подводящей трубкой. Часто для соединения форсунки и трубки используется пайка. Отметим, что это далеко не лучший способ соединения: в случае необходимости будет очень сложно произвести ремонт или замену форсунки.

    Вернуться к оглавлению

    Как улучшить регулировку пламени?

    Пропановая горелка своими руками

    Схема форсунки газовой горелки.

    Вообще, описанный вариант изготовления горелки можно считать уже законченным: работать ваш агрегат будет, достаточно лишь соединить все воедино, открыть кран газового баллона и поджечь газ. А вот дальше пойдут одни неудобства, так как регулировать поток газа можно будет только краном газового баллона, причем максимальной мощности пламени вы не добьетесь. Горелка нуждается в дооборудовании краном и рассекателем. Кран можно монтировать как на самой горелке, так и на подводящей трубке. Удобнее, когда он находится в непосредственной близости от ручки (на 2-4 см выше). Кран можно использовать от горелки старого автогена или иной аналог. Его лучше стационарно закрепить на трубке на резьбовое соединение, уплотнив ФУМ-лентой.

    Рассекатель изготавливается из латуни. Лучший вариант – это цилиндрическая заготовка с отверстием для подводящей трубки и параллельными ему отверстиями меньшего диаметра. Такая заготовка крепится на трубку таким образом, чтобы ее края выступали на 2-3 мм вперед от края форсунки. Такое маленькое приспособление будет выполнять две функции: защитит пламя от бокового ветра и обеспечит поток кислорода, необходимого для поддержания устойчивого пламени.

    Вернуться к оглавлению

    Как упростить рассекатель?

    Пропановая горелка своими руками

    Расположение рассекателя в сопле газовой горелки.

    Для обустройства рассекателя необязательно изготавливать столь сложную конструкцию. Вполне подойдет и латунная трубка, диаметр которой несколько больше диаметра подводящей трубки. Такой наконечник необходимо закрепить на трубке параллельно ей. Поток воздуха будет обеспечиваться за счет того, что выходящий из форсунки газ будет создавать зону пониженного давления, соответственно поток воздуха самостоятельно устремится в эту область.

    Принцип работы будет такой же, как и у обычного туристического примуса. Отличия самоделки от примуса заключается в значительно меньших размерах и в том, что здесь в качестве горючего используется газ, а не бензин. А еще газовая горелка не требует создания избыточного давления внутри емкости с газом, поскольку оно и так присутствует.

    Самодельная горелка совсем неприхотлива к составу газа: работает она как на чистом пропане, так и на пропаново-бутановой смеси. Разница будет ощущаться только в скорости прогревания материала в период пайки. Но даже этот момент можно нивелировать за счет регулировки подачи газа.

    Вернуться к оглавлению

    Жиклер или игла?

    Народные умельцы предлагают вместо изготовления специального жиклера использовать медицинскую иглу необходимого диаметра. Согласимся, что сделать это будет значительно проще. Достаточно лишь обрезать иглу до нужной вам длины. Замену такого жиклера для вашей самодельной горелки будет очень легко произвести. А делать это придется очень часто, так как пайка может длиться долго, и игольный наконечник довольно быстро расплавится. С латунным жиклером это тоже может случиться, для этого необходимо пару часов постоянной работы горелки.

    Самодельная горелка проста в производстве и надежна в работе, поэтому есть смысл приступить к ее изготовлению.

    Но работать с таким изделием необходимо с соблюдением всех мер безопасности, которые предписываются газосварщику на производстве. Перед началом работы необходимо контролировать плотность всех соединений на предмет выявления утечки газа. По окончании работы сначала рекомендуется перекрыть кран газового баллона, а когда пламя произвольно погаснет, то можно перекрыть кран и на самой горелке. Работать самодельная горелка непрерывно может не более 30 минут. Регулярно следите за температурой подающей трубки и состоянием форсунки. При соблюдении всех правил, горелка может прослужить очень долго. Как правило, самоделки отличаются хорошим качеством (делается ведь для себя!) и надежностью.


    Внимание, только СЕГОДНЯ!


Источник: http://studvesna73.ru/07/23/4003/


Газовая горелка ручная своими руками

Газовая горелка ручная своими руками

Газовая горелка ручная своими руками

Газовая горелка ручная своими руками

Газовая горелка ручная своими руками

Газовая горелка ручная своими руками

Газовая горелка ручная своими руками
