В основу расчета положены размеры проема, который призваны закрывать двери-купе. Это

Ширина - W

Высота - H.

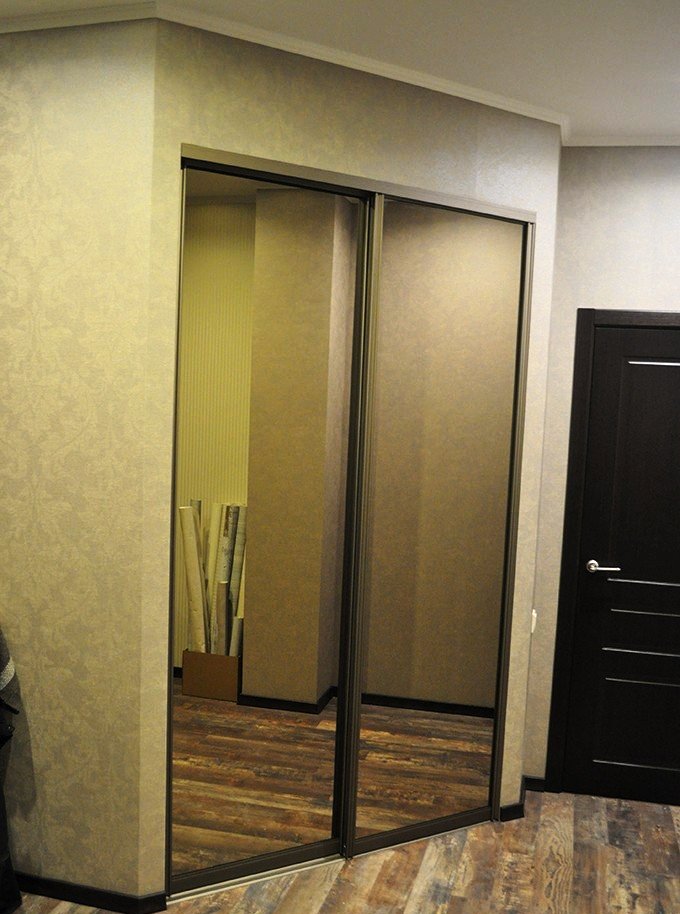

Стоит отметить, что проем должен иметь прямоугольную форму - особенно данное замечание актуально для встроенных шкафов-купе. В нишах, где планируется встройка, пол и потолок необходимо предварительно выровнять и вывести по уровню, в противном случае возможны перекосы.

Существуют ограничения на массу и размеры дверей.

масса не должна превышать 50 кг (для ЛДСП 10 мм это соответствует 3250х2000, для стекла - 2250х2000)

отношение высоты к ширине двери должно быть не более 1:4

Разберемся теперь со строением самой системы "Версаль"

Строение системы Версаль

Ширина направляющих, как верхней, так и нижней соответствуют ширине проема W.

Версаль отступ направляющих



При монтаже направляющих необходимо, чтобы нижняя была смещена внутрь шкафа относительно верхней на 18 мм (при использовании асимметричных профиль-ручек) и на 9 мм (при использовании симметричных).

Верхнюю направляющую так же желательно заглубить миллиметра на два - относительно переднего края проема - так будет значительное эстетичнее.

Для дальнейших расчетов нам понадобится ширина одной двери w она зависит от:

  • ширины самого проема W
  • варианта ручки (симметричная или асимметричная)
  • расположения дверей и их количества
  • Высоты ворса щетки-шлегеля (бывает двух вариантов 6 мм (h1) и 12 мм (h2), может так же отсутствовать (h0))
расположение дверей-купе 1симметричная ручка         (W+32-h12)/2 асимметричная ручка        (W+26-h12)/2 расположение дверей-купе 2симметричная ручка        (W+64-h12)/3 асимметричная ручка       (W+52-h12)/3 расположение дверей-купе 3 симметричная ручка        (W+96-h12)/4 асимметричная ручка       (W+78-h12)/4 расположение дверей-купе 4 симметричная ручка         (W+64-h14)/4 асимметричная ручка       (W+52-h14)/4



Теперь можно перейти к тому, ради чего, собственно, и писалась данная статья - к расчету деталей, итак, начнем с горизонтальных размеров.

Ширина горизонтальных профилей (верхний и нижний горизонты, делители)

  • симметричная ручка w-62
  • асимметричная ручка w-50

Ширина наполнения ЛДСП 10 мм

  • симметричная ручка w-49
  • асимметричная ручка w-37

Ширина наполнения стекло 4 мм

  • симметричная ручка w-52
  • асимметричная ручка w-40

Теперь пройдемся по вертикальным размерам

Длина ручек независимо от их вида h= H-40

Высота наполнения ЛДСП h дсп = h-60

Высота наполнения стекло h стекло = h-64

Если дверь наборная, то придется прикинуть еще и вертикальные размеры составляющих.

Высота детали ЛДСП

delitel2если делитель без винта h1 дсп = h дсп  - (1х)
                                                                          x

где x - количество деталей в двери

delitel1если делитель с винтом, то необходимо вычесть из деталей. примыкающих к нему еще по 6 мм на каждый делитель.

из каждой детали из стекла вычитаем еще 4 мм (припуск на уплотнитель).

Размеры деталей мы получили - осталось разметить и рассверлить монтажные отверстия в профиль-ручках.

Для соединения с верхним горизонтом - 8 мм от верхнего края ручки

Для соединения с нижним горизонтом - 42,5 мм от нижнего края ручки

Для крепления нижних роликов - 8 мм от нижнего края ручки

Расчет дверей-купе onlineВнутренние отверстия диаметром 5 мм, наружные - по 9 мм. Для этого я как правило, сначала размечаю отверстия карандашом, затем рассверливаю насквозь тонким (2 мм) сверлом - так получается точнее, а затем оба слоя сверлю 5 мм сверлом и наружный 9 мм (под шляпку болта).

Расчет дверей-купе онлайн можно произвести используя приведенный выше калькулятор.

Теперь вы знаете, как рассчитать двери шкафа купе, поэтому можно заказывать комплектующие и переходить к .
